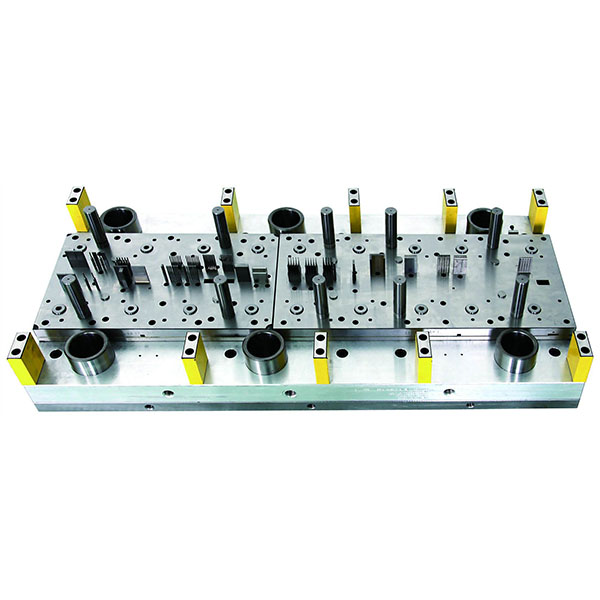

високоскоростна пресова матрица за прецизно производство на големи обеми

Високоскоростните пресови матрици са оптимизирани по отношение на структурна твърдост, износоустойчивост, смазване и дизайн за отстраняване на стружки, за да се гарантира точност на размерите, качество на повърхността и дълъг експлоатационен живот при условия на високоскоростно щамповане, и се използват често за производство на електронни кутии, панели за уреди, малки автомобилни части и други компоненти с голям обем.

Основни характеристики на високоскоростните пресови матрици:

1. високоскоростно производство: матрицата е проектирана съвместно с подаващите системи и пресите, за да съответства на високоскоростните цикли на пресоване, като осигурява висока производителност за единица време и е подходяща за автоматизирани производствени линии.
2. висока прецизност и стабилност: прецизно направляване, прилягане и компенсация на отскачането гарантират повторяемост на критичните размери, като изрязване, пробиване и огъване.
3. устойчивост на износване и дълготрайност: ключовите компоненти използват високоустойчиви на износване стомани за матрици с термична обработка и повърхностни обработки (като нитриране или PVD покрития), за да се намали износването и залепването, подобрявайки живота на матрицата.
4. Оптимизирано смазване и отстраняване на стружки: методите и каналите за смазване са оптимизирани за условия на висока скорост; структурите на матриците също улесняват отстраняването и изхвърлянето на стружки, за да се намалят заклещванията и неочакваните спирания.
5. съвместимост с автоматизация: съвместими с непрекъснати/прогресивни матрици, трансферни матрици или интеграция с автоматизирани системи за подаване и обработка, за да се сведе до минимум ръчната намеса.

Приложими типове матрици за високоскоростни пресови матрици:

1. прогресивна/многопозиционна матрица: подходяща за изключително високи изисквания за производителност и цикличност, позволяваща лентата да се формира последователно през няколко позиции.
2. трансферна матрица: подходяща за сложни операции по формоване или многоосови операции и може да се комбинира със специализирано оборудване за подаване.
3. Комбинирана матрица: изпълнява множество операции с едно движение, подходяща за по-прости структури на детайли, които изискват висока ефективност.
4. матрица за дълбоко изтегляне: използва се на високоскоростни производствени линии, които изискват бързи и стабилни операции по дълбоко изтегляне, често в комбинация със специални хидравлични или сервоуправляеми процеси.

препоръки за материали и термична обработка:

1. често използвани стомани за матрици: skd11, h13, s45c и др., с избор на материал и термична обработка според функцията на детайла.
2. укрепване на повърхността: за критични щанги, кухини и направляващи компоненти се препоръчват нитриране, карбонитриране или PVD покрития за подобряване на устойчивостта на залепване и износване.
3. Вземете предвид съвместимостта на смазването: повърхностните обработки трябва да са съвместими с използваните в производството смазочни материали, за да се избегне разслояване на покритието или повреда на смазочния материал.

ключови точки при проектирането и контрола на процеса:

1. клирънс и обработка на ръбовете: при условия на висока скорост, контролирайте прецизно клирънса на изрязването и фаските на ръбовете, за да гарантирате качеството на секцията и да намалите колебанията в силата на изрязването.
2. Компенсация на отскачането и твърдост: проектирайте компенсация на отскачането въз основа на свойствата на материала и радиуса на огъване, за да подобрите точността на ъгъла и прилягането; осигурете достатъчна твърдост на матричните блокове и водачите, за да намалите вибрациите.
3. сила на притискача и контрол на вибрациите: проектирайте разумно силата на притискача и устройствата за буфериране, за да избегнете вълни, набръчкване или локални пукнатини при висока скорост; ако е необходимо, използвайте устройства за гасене на вибрациите или стабилизиране.
4. отстраняване, изхвърляне и охлаждане на стружки: ефективното отстраняване и изхвърляне на стружки е от решаващо значение при високи циклични скорости, а за поддържане на стабилността на размерите са необходими мерки за контрол на повишаването на температурата.
5. безопасност и мониторинг: препоръчително е да се интегрира мониторинг на силата на матрицата, онлайн инспекция или откриване на скъсване на лентата, за да се гарантира стабилността на оборудването и процеса.
