Прецизно рязане с CNC електроерозионна машина за тесни допуски

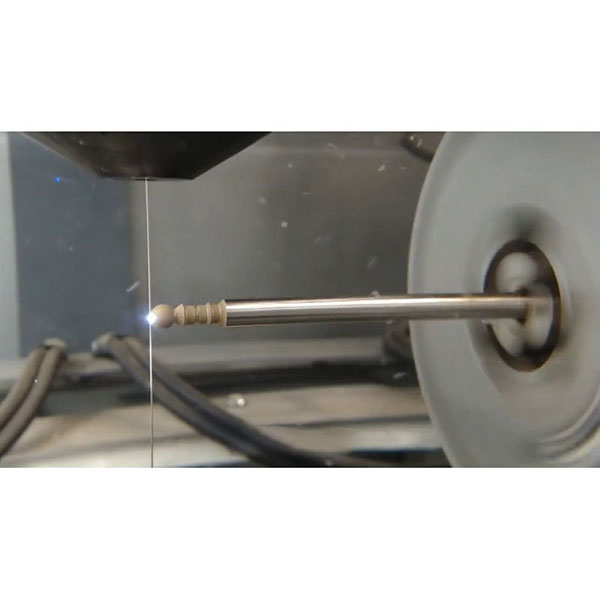

CNC електроерозионната обработка с тел се контролира изцяло от цифрови програми, което позволява сложни контури, висока прецизност и рязане с тесен прорез. Тя е особено подходяща за твърди материали като закалена стомана, цементиран карбид, титанови сплави и никелови сплави. В сравнение с лазерното, водноструйното или механичното рязане, електроерозионната обработка с тел създава малка зона, засегната от топлина, ниско напрежение и минимална деформация, което я прави подходяща за прецизни форми и части с висока точност.

Приложими материали и типове детайли за CNC EDM с тел

1. Материали: инструментални стомани (например SKD11, H13, S136), закалени стомани, цементиран карбид (волфрамов карбид), неръждаема стомана, титанови сплави, никелови сплави, медни сплави, проводими керамики и др.
2. Детайли: режещи ръбове и вложки за щанцоване, компоненти с разделени кухини, прецизни детайли за приспособления/фиксиращи устройства, сложни детайли с равнинен контур, детайли с тънки стени и микроелементи, прецизни отвори и детайли с тесен прорез.

Оборудване, тел и диелектрик за CNC електроерозионна машина с тел:

1. Типове машини: бавна EDM с тел (висока прецизност, отлично качество на повърхността, подходяща за форми и прецизни части); бърза EDM с тел (по-висока ефективност, по-ниска цена, подходяща за части с обща точност).
2. Тел: месингова тел, покрита месингова тел, молибденова тел. Изборът зависи от скоростта на рязане, точността, изискванията към повърхността и цената.
3. Диелектрик (работна течност): предимно дейонизирана вода (DI вода), изискваща стабилна проводимост и чистота. Използва се с филтрационни системи, за да се поддържа чистотата на междинното пространство и да се осигури гладко отстраняване на отпадъците.
4. Захранване и промиване: насочено промиване от горни/долни дюзи за бързо отстраняване на продуктите от ерозията и намаляване на късите съединения и следите от телта.

Параметри на процеса и референтен работен поток за CNC електроерозионна обработка с тел:

1. Преглед на процеса: потвърдете материала, твърдостта, точността на контурите, целите за грапавост на повърхността, изискванията за остри ъгли/тесни прорези и времето за изпълнение.
2. Програмиране и планиране на траекторията: задайте първично рязане плюс второ/трето повърхностно рязане въз основа на контура и допуските; оптимизирайте местата на вход/изход и началната дупка, за да избегнете концентрация на напрежение и следи.
3. Фиксиране и подреждане: гарантирайте равнинност на детайла и стабилни отправни точки. Задайте напрежението на телта и състоянието на направляващия ролик, за да контролирате вибрациите и отклоненията на телта.
4. Начално рязане (грубо рязане): по-висока енергия на разрязване и подаване, за да се формира бързо контурът; оставете малък допуск за финишни рязания.
5. Финишно рязане (финишни рязания): намалете енергията на разряда и подобрете стабилността, за да елиминирате грубата текстура и грешките от грубото рязане, подобрявайки размерите и качеството на повърхността.
6. Почистване и отстраняване на грапавини (електроерозионната обработка с тел обикновено не създава традиционни грапавини, но продуктите от ерозията трябва да се почистят): почистете обработените повърхности и кухини; ако е необходимо, извършете леко полиране или предпазване от ръжда.
7. Проверка и записи: проверете размерите, формата и грапавостта на повърхността; запишете параметрите и данните за партидата за проследяемост и контрол на съгласуваността между партидите.

Ключови технически точки за CNC EDM с тел:

1. Стабилност на разряда: контролирайте параметрите на импулса (пиков ток, ширина на импулса, напрежение на междинното пространство) и налягането на промиване, за да намалите късите съединения и скъсванията на телта.
2. Напрежение и направляване на телта: подходящо напрежение и добро състояние на направляващите ролки, за да се избегнат вибрации на телта и прерязване на ъглите; намалете скоростта и оптимизирайте компенсацията при остри ъгли.
3. Контрол на разстоянието: поддържане на стабилно разстояние при обработката и почистване на диелектрика, за да се отстранят незабавно отпадъците от ерозията и да се предотвратят въглеродните отлагания и следите от телта.
4. Стратегии за второ и трето повърхностно рязане: изберете различни енергии и скорости според целевата грапавост и точност; обичайните повърхностни преходи значително намаляват Ra и грешката в профила.
5. Термични и материални ефекти: използвайте нискоенергийни довършителни преминавания за цементирани карбиди и много твърди материали, за да намалите риска от микропукнатини; осигурете подходящо закрепване и контрол на енергията за тънкостенни детайли.

Често срещани сценарии на приложение:

1. Производство на форми: ръбове на щанги за щанцоване, сегментация на щанги/матрици, прецизни контури на вложки за кухини.
2. Прецизна механика и електроника: сложни 2D контури, микро-тесни слотове, проводими микроструктури.
3. Аерокосмическа и медицинска промишленост: сложни контури и части с тесен прорез в твърди материали.
4. Приспособления и фиксатори: позициониране на компоненти, затягане на сглобки, прецизно рязане на плочи.

Сравнение на CNC електроерозионна обработка с други процеси на рязане:

1. Лазерно рязане: ефективно и бързо, но контролът на топлинните ефекти и заусениците при високопрецизни остри ъгли/тесни прорези е по-лош от този при електроерозията с тел; електроерозията с тел е по-добра за твърди материали и прецизни контури.
2. Рязане с водна струя: широка адаптивност към материалите и липса на термични ефекти, но не е толкова ефективно като EDM с тел за микроелементи и контури с ултрависока прецизност; качеството на повърхността и малките елементи са ограничени от диаметъра на струята.
3. Механично фрезоване/рязане: висока скорост на отнемане и подходящо за грубо обработване и структурни части, но е трудно да се постигнат тесните прорези и високопрецизните остри ъгли, типични за EDM с тел.
