Двуетапно шприцово формоване на корпуси за електроинструменти OEM

Процесът на двукомпонентно леене под налягане позволява да се постигне двуцветен външен вид или комбинация от функционални материали (например, интегриране на твърда обвивка и меки точки на допир), което значително подобрява усещането при допир, устойчивостта на приплъзване, уплътнението и ефективността на сглобяването. Той се използва често за корпуси и компоненти за захващане на ръчни електроинструменти, като електрически бормашини, триони и гайковерти.

Принцип на процеса на двустепенно шприцово формоване:

Двустепенното шприцово формоване инжектира различни материали или пластмаси с различен цвят в различни области на една и съща част в две независими стъпки на инжектиране (или чрез система с две камери на паралелна матрица). Първата стъпка инжектира субстрата (обикновено структурно здрава твърда пластмаса) и го позиционира в матрицата; след това матрицата използва механизми за въртене, превключване или прехвърляне, за да позиционира детайла за второто инжектиране, където се инжектира вторият материал (като мек TPE/TPU), за да се постигне надлепване, капсулиране или свързване. Ключовите фактори са точността на позициониране на двете инжекции, дизайнът на свързващата линия/интерфейс и съвместимостта между материалите.

Изисквания към формата и оборудването:

1. Структура на формата: Трябва да осигурява възможност за двукратно впръскване или двустепенен механизъм за позициониране на впръскването (ротационна форма, линейна трансферна форма или индексна форма); кухините на формата, разделителните линии и позиционирането на трансфера трябва да бъдат прецизни, а дизайнът трябва да позволява изваждане от формата, охлаждане и вторични канали за впръскване.
2. Входове и канали: Изберете подходящи типове и местоположения на входовете и използвайте система с горещи канали, когато е необходимо, за да осигурите добър поток и еднороден външен вид при второто впръскване.
3. Охлаждане и контрол на температурата: За да се гарантира последователност и стабилност на размерите между двете инжекции, охладителните вериги трябва да бъдат проектирани с прецизност и да се осигури стабилно оборудване за контрол на температурата на формата.
4. Изисквания към машината за инжекционно формоване: Използвайте специализирани машини за инжекционно формоване с подаване на два материала или двуцветно/двустепенно управление (или две свързани машини) и осигурете високопрецизно прехвърляне на формата и контрол на позиционирането.

Процесен поток и ключови параметри:

1. Подготовка на формата и първа инжекция: Почистете кухината, инжектирайте първия материал и контролирайте скоростта на инжектиране, поддържащото налягане и охлаждането, за да се гарантира качеството на размерите и повърхността.
2. Прехвърляне и позициониране: Използвайте ротационни или прехвърлящи механизми, за да позиционирате инжектираната част за втория изстрел, като гарантирате точност на позициониране и сила на затягане.
3. Второ впръскване: Впръскайте втория материал, контролирайте разумно температурата на топене, скоростта на впръскване и поддържащото налягане, така че да се образува добро свързване и пълно капсулиране с субстрата на границата.
4. Охлаждане и изваждане от формата: Настройте времето за охлаждане според характеристиките на материала, за да избегнете деформация или разслояване на интерфейса, причинени от вътрешни напрежения.
5. Пост-обработка и проверка: Отстранете грапавините, подрежете или извършете вторични операции и проверете свързването на интерфейса, външния вид и размерите.

Ключови параметри: скорост на впръскване, налягане на впръскване, време на задържане, температура на формата, температура на стопилката, точност на прехвърляне/позициониране и време за охлаждане.

Предимства и съображения:

1. Предимства: Постига се интегриран външен вид и функционална комбинация, подобрява се ефективността на сглобяването, намаляват се разходите за вторично сглобяване и се подобрява ергономичността и удобството на хващане.
2. Съображения: Съвместимостта на материалите, дизайнът на интерфейса, точността на прехвърляне/позициониране и охлаждането на формата оказват значително влияние върху производителността; при производство на големи обеми трябва да се вземат предвид компромисите между системите с горещи канали, инвестициите във форми и разходите за поддръжка.

Типични приложения на двукомпонентното леене под налягане:

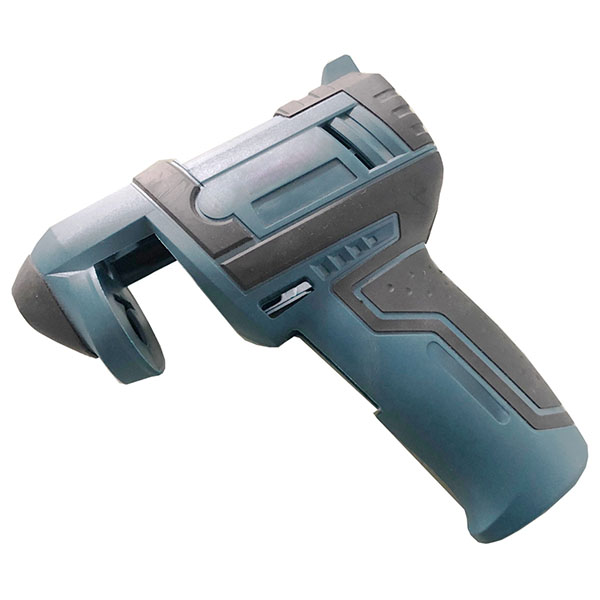

1. Корпуси и дръжки на електроинструменти: твърди структури, комбинирани с меки дръжки или меки точки на допир.
2. Превключватели и бутони: интегрирано формоване на твърди структури с меки зони за управление.
3. Други преносими устройства: корпуси, които изискват както издръжливост, така и удобна ръкохватка.
