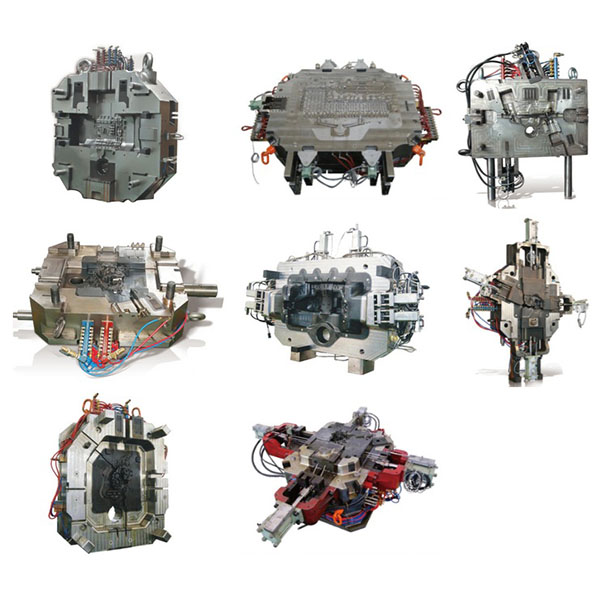

прецизна форма за леене под налягане за тежкотоварни трансмисии

Прецизната форма за леене под налягане, чрез оптимизиране на системата за вливане, охлаждащите вериги и процесите на обработка на кухините, може да постигне отливки с строги допуски по размери, висока повторяемост, добро повърхностно покритие и стабилни механични свойства. Тя е подходяща за производството на критични компоненти в автомобилния, електронен, домакински уреди и промишлено оборудване сектори.

Материали за форми и повърхностни обработки за прецизни форми за леене под налягане:

1. Общи материали за форми: Избират се стомани за форми с висока термоустойчивост и устойчивост на термична умора и се извършват целеви термични обработки (като закаляване и отвръщане) в зависимост от леярската сплав и производствения ритъм, за да се подобри издръжливостта и устойчивостта на термична умора.
2. Укрепване на повърхността: Повърхностите на кухините се подлагат на обработки като азотиране, твърдо хромиране, PVD покрития или други повърхностни процеси, за да се намали залепването, да се подобри износоустойчивостта и да се удължи животът на формата.
3. Уплътняване и защита от корозия: Защитни обработки срещу корозия и прецизни прилепвания се прилагат върху охлаждащите канали, уплътнителните повърхности и фитингите, за да се гарантира дългосрочна стабилна работа на системите за впръскване, охлаждане, диференциално налягане и вакуум.

Ключови моменти в структурата и дизайна:

1. Дизайн на кухината и разделителната повърхност: Оптимизирайте местоположението на разделителната повърхност, вентилационните отвори и заобленията според геометрията на детайла и изискванията за сглобяване, за да се балансират операциите по пълнене, вентилиране и последваща механична обработка.
2. Система за вливане и канали: Проектирайте подходящи вливни отвори, канали и мерки за контрол на студеното затваряне, за да оптимизирате ритъма на изливане и скоростта на потока, като намалите риска от порьозност, студено затваряне и концентрация на напрежение.
3. Разположение на охладителната система: Подредете равномерни циркулиращи охладителни канали или локални охладителни вериги, за да осигурите контролируема температура на кухината, да съкратите времето за втвърдяване и да намалите термичната деформация и отклонението в размерите.
4. Схема за вентилиране и вакуумиране: Проектирайте ефективни вентилационни канали или вакуумни интерфейси на ключови места и използвайте вакуумно извличане или онлайн вентилационно оборудване, за да намалите затворения въздух и да подобрите плътността на отливката.
5. Механизми за изтласкване и изваждане от формата: Проектирайте здрави системи за изтласкване, плъзгачи или механизми за разделяне, съобразени със структурата на детайла, за да се гарантира гладко изваждане от формата без увреждане на точността на повърхността.
6. Допустими отклонения при обработка и локализиращи референции: Запазете разумни допустими отклонения при обработка за последваща прецизна обработка на критични съединителни повърхности и проектирайте ясни локализиращи референции и затягащи структури, за да се гарантира крайният добив на детайла.

Пробно формоване и валидиране на процеса:

1. Първоначално изпитване: Провеждайте изпитвания на първата част, за да валидирате кривите на изливане и охлаждане, ефективността на вентилацията и вакуума, поведението при изваждане от формата и записвайте ключови параметри като температура, налягане, скорост на пълнене и скорост на охлаждане.
2. Анализ на дефектите и оптимизация: За дефектите, наблюдавани върху пробите (като порьозност, свиване, студени затваряния или изкривяване), коригирайте параметрите на процеса на изливане, разположението на вентилацията или стратегията за охлаждане и модифицирайте кухината, ако е необходимо, за да елиминирате дефектите.
3. Заключване на процеса: След успешно изпитване на формоването, създайте пълен документ с параметрите на процеса (криви на изливане, температура на формата, скорост на охлаждане, параметри на вакуума и др.), за да улесните последващото стабилно масово производство и контрол на качеството.

Типични области на приложение на прецизни форми за леене под налягане:

1. Компоненти за автомобилни задвижващи системи и трансмисии (като корпуси, скоби и др.).
2. Конструктивни и топлоотвеждащи части за електронно и комуникационно оборудване.
3. Корпуси за домакински уреди и структурни части за промишлено оборудване.
4. Функционални части, които изискват висока прецизност, стабилни размери и отлично качество на повърхността.
