Решения за многокамерни инжекционни форми за масово производство

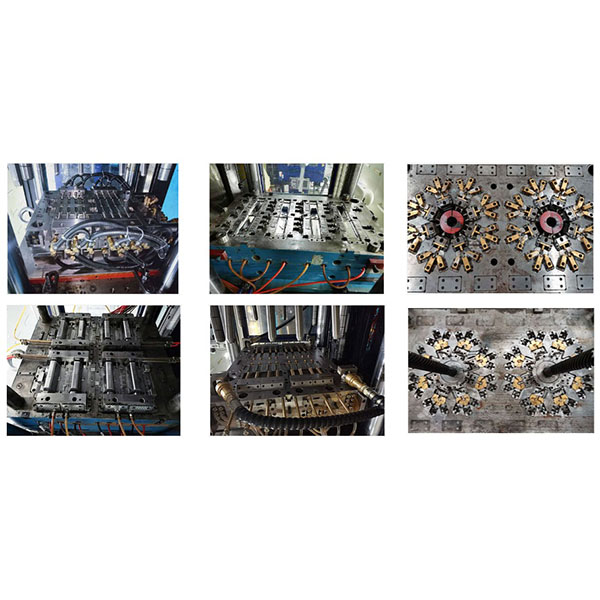

Многокамерната инжекционна матрица е тип матрица, в която няколко камери са разположени в една и съща матрица, така че да могат да се произвеждат едновременно няколко готови детайла в един цикъл на затваряне и инжектиране.

Типични сценарии на приложение:

1. Корпуси за потребителска електроника, малки съединители и крепежни елементи, които изискват доставка на големи количества.
2. Малки части за автомобилния интериор, клипсове и вложки, произвеждани в серии.
3. Пластмасови аксесоари за дома и ежедневна употреба (като закачалки, катарами и декоративни части).
4. Части за медицински изделия за еднократна употреба или малки аксесоари, подлежащи на стерилизация (в зависимост от материала и изискванията за сертифициране).
5. Малки опаковки и части за потребителски продукти с кратки цикли на производство.

Основни форми:

1. Множество идентични кухини: всяка кухина има еднаква форма и размер, подходящи за масово производство на един тип детайл.
2. Семейна матрица: различни кухини в една и съща матрица произвеждат множество различни части, подходящи за производство на комплекти или съвместими компоненти.
3. Форма с подреждане: по-голям брой кухини се постига чрез подреждане на горни и долни или множество слоеве кухини, което спестява площ и увеличава производителността.
4. Форма с много кухини и гореща камера: използва система с гореща камера за равномерно подаване на материала, което намалява отпадъците и подобрява баланса на пълнене.

Дизайнерски съображения и инженерни съображения:

1. Баланс на канала и входа: проектирайте разумно разположението на студения или горещия канал и използвайте клапани или балансирано разпределение, когато е необходимо, за да се гарантира равномерно пълнене на кухините.
2. Балансирани охлаждащи вериги: осигурете равностойни охлаждащи пътища за всяка кухина, за да избегнете изкривяване или вариации в размерите, причинени от температурни разлики.
3. Контрол на последователността на кухините: използвайте прецизна обработка и строг контрол на толерансите, за да гарантирате последователност на размерите и качество на повърхността между кухините.
4. Твърдост и структура на формата: основата на формата, сърцевините и разположението на кухините трябва да осигуряват равномерно разпределение на силата по време на затягането, за да се предотврати деформация и образуване на излишъци.
5. Съвместимост на инжекционната машина: потвърдете, че обемът на инжектиране, силата на затягане и производителността на машината отговарят на изискванията за инжектиране и задържане за едновременния брой кухини.
6. Дизайн на вентилацията и изхвърлянето: подредете правилно вентилационните канали, изхвърлящите щифтове и механизмите за изхвърляне, за да се гарантира пълното отстраняване на детайлите без да се повреди външният им вид.
7. Поддръжка и експлоатационна годност: проектирайте заменяеми сърцевини, достъп за поддръжка на горещите канали и лесни за почистване структури, за да намалите дългосрочните разходи за поддръжка.

Предимства на инжекционните форми с много камери:

1. Значително увеличаване на производствения капацитет и намаляване на единичната цена на детайла (особено за малки детайли с кратки цикли).
2. Подобряват способността за непрекъснато снабдяване на производствените линии, като намаляват честотата на смяна на формите и прекъсванията в работата.
3. Постигане на по-постоянно качество на продукта при стабилни условия на процеса.

Ограничения и рискове на многокамерните инжекционни форми:

1. Високи производствени разходи за формите, сложна структура и дълги цикли на разработка и пробни формования.
2. Повишена трудност при поддържането на еднородност на кухините, което изисква по-строг контрол на процеса и подкрепа от анализ на потока на формата.
3. По-високи изисквания към капацитета на инжекционната машина, като една единствена повреда може да засегне голям брой детайли.
