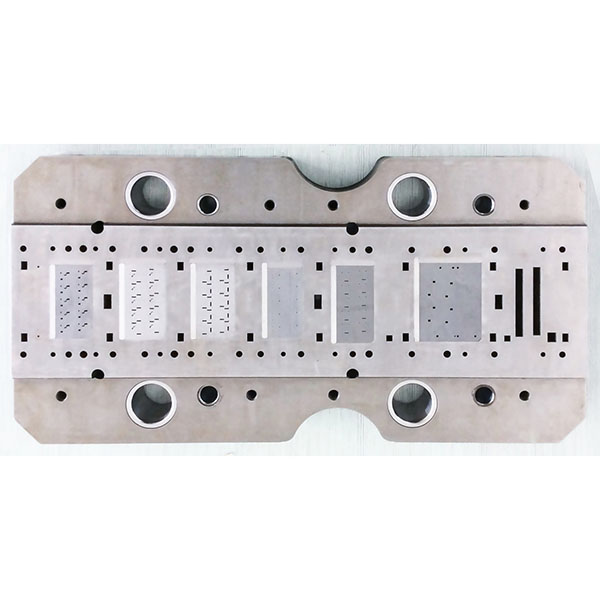

Матрици за щамповане на IC опаковки за прецизна електроника

Матриците за щамповане на IC опаковки могат да бъдат интегрирани с автоматично подаване и последващи процеси и са подходящи за производствени режими като прогресивни, трансферни или комбинирани матрици.

Основни характеристики и приложим обхват на штампите за опаковки на интегрални схеми

1. Високопрецизно формоване: Прецизно направляване, контрол на клирънса и компенсация на отскачането осигуряват повторяемост и стабилни допуски за критични размери при изрязване, пробиване и огъване.
2. Устойчивост на износване и дълъг живот: Ключовите компоненти използват високоустойчиви на износване стомани за матрици, комбинирани с термична обработка и укрепване на повърхността (като нитриране или PVD покрития), за да се намали износването и залепването.
3. Стабилна производителност при висока скорост: Структурата на матрицата е оптимизирана в сътрудничество с подаващите системи и пресите, за да се приспособи към производството с висок цикъл и да се намали времето за престой или процентът на дефекти.
4. Приложими части: Често се използва за изрязване и формоване на оловни рамки, терминали/пинове, радиатори и други метални опори за опаковки.
5. Видове матрици: Възможните опции включват прогресивни матрици, трансферни матрици или комбинирани матрици, избрани според сложността на детайлите и изискванията за производствен обем.

Материали, дизайн и сервизни точки за матрици за щамповане на IC опаковки

1. Материали и термична обработка: Общите стомани за матрици включват SKD11 и H13; процесите на закаляване и отвръщане се прилагат според характеристиките на детайлите, за да се гарантира якост и издръжливост.
2. Укрепване на повърхността и съвместимост с смазването: Прилагайте нитриране, карбонитриране или PVD покрития върху кухини, щампи и направляващи компоненти и се уверете, че покритията са съвместими с производствените смазочни материали, за да предотвратите разслояване.
3. Ключови точки за контрол на процеса: Контролирайте точно клирънса на изрязването и фаските на ръбовете, проектирайте компенсация на отскачането и достатъчна твърдост, оптимизирайте структурите за отстраняване и изхвърляне на стружки и приложете мерки за контрол на температурата или охлаждане, за да поддържате стабилността на размерите.
4. Качество и обслужване: Предоставяйте преглед на проекта на матрицата, изпитване на проби и валидиране на производството; извършвайте строга проверка на размерите преди доставката и предлагайте поддръжка на място и последващи препоръки за поддръжка, за да помогнете на клиентите бързо да постигнат стабилно масово производство.
