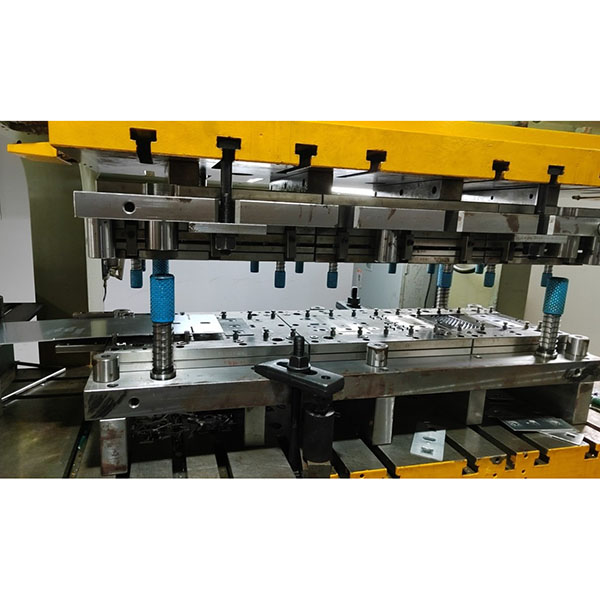

ефективен дизайн на щанца за щамповане на капаци за серийно производство

Матрицата за щамповане на капаци е подходяща за тънки листови детайли, които изискват висока точност на размерите и добър външен вид, като например капаци за електронни шасита, панели за уреди, малки капаци за автомобили и контролни панели.

Основни характеристики на щанцата за щамповане на капаци:

1. висока производителност: поддържа многопозиционни/прогресивни дизайни на матрици с непрекъснато подаване; едноходовите или многопозиционните матрици могат да произвеждат големи количества квалифицирани части на ден.
2. висока прецизност: матриците са проектирани според чертежите на клиента с строг контрол на клирънса при изрязване и компенсация на отскачането при огъване; типичните допуски могат да достигнат ±0,1 mm (в зависимост от размера на детайла и процесите).
3. интегрирани процеси: могат да комбинират изрязване, пробиване, фланциране, огъване, щамповане, фаскиране и други операции, за да се намали вторичната обработка.
4. защита на повърхността: повърхностите на матриците могат да бъдат азотирани, карбонитрирани, покрити с PVD или шлифовани, за да се удължи животът им и да се намалят надраскванията.
5. широка съвместимост с материалите: подходящ за обичайни тънки листови материали като студено валцувана стомана, поцинкована стомана, неръждаема стомана (sus304/sus301 и др.) и алуминиеви сплави.

Видове матрици и препоръчителни сценарии:

1. едностационна/комбинирана матрица: изрязването и пробиването се извършват едновременно, подходяща за капаци с проста структура и малки до средни партиди.
2. прогресивна/многопозиционна матрица: последователно формоване през няколко позиции с автоматично подаване, подходяща за производство на големи обеми с ниска работна ръка.
3. трансферна матрица: използва се за сложни процеси или по-големи детайли, подходяща за многопроцесни операции, прецизно дълбоко изтегляне или материали с висока якост.
4. матрица за дълбоко изтегляне: използва се, когато капакът има очевидни вдлъбнатини или изисква дълбоко формоване, обикновено в комбинация с хидравлични или специализирани процеси за дълбоко изтегляне.

препоръки за материали и термична обработка:

1. често използвани стомани за матрици: skd11, h13, s45c (изборът на материал варира в зависимост от компонента на матрицата).
2. критичните кухини и щанги се препоръчва да бъдат закалени и темперирани или повърхностно азотирани; при необходимост може да се нанесе PVD покритие, за да се предотврати залепване и да се удължи животът.
3. Компонентите на водачите и частите, които държат материала, могат да използват износоустойчиви сплави с повърхностна обработка, за да удължат живота и стабилността на взаимозаменяемостта.

Ключови моменти при проектирането и контрола на процеса:

1. разстояние за изрязване: проектирано според дебелината на листа и твърдостта на материала (обикновено 5%–15% от дебелината на листа), за да се гарантира качеството на секцията и да се намалят грапавините.
2. Компенсация на отскачането при огъване: компенсирайте отскачането въз основа на свойствата на материала и радиуса на огъване, за да се гарантира точността на ъгъла.
3. разпределение на силата на притискане и изтегляне: проектирайте силата на притискане разумно, за да предотвратите набръчкване и напукване.
4. отстраняване и изхвърляне на отпадъци: обмислете дизайна на отстраняването и изхвърлянето на стружки за отвори и малки части, за да избегнете заклещване.
5. Смазване и охлаждане: за неръждаема стомана или труднообработваеми материали използвайте подходящи смазочни материали и контролирайте скоростта на пресата, за да намалите надраскването и залепването.

често срещани примери за приложение:

1. задни капаци на електронни устройства, панели на лаптопи или рутери.
2. Контролни панели на уреди и декоративни капаци.
3. малки автомобилни капаци, декоративни лайсни и компоненти за интериора.
4. врати на индустриални контролни кутии, поддържащи плочи за филтри и др.
