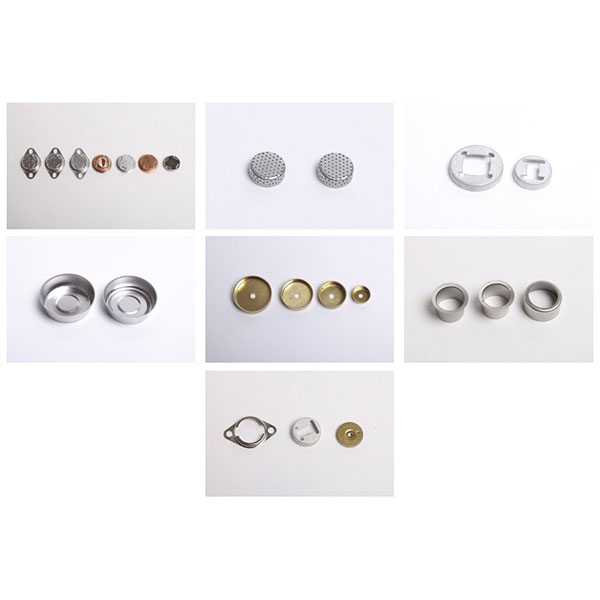

дълбоко изтеглени щампови за масово промишлено производство

Процесите на дълбоко изтегляне могат да постигнат голяма дълбочина на формоване, като същевременно запазват якостта на материала, което ги прави подходящи за приложения, които изискват дълбоко формоване, стабилни размери и висока производствена мощност, като например автомобилната промишленост, електрониката, домакинските уреди и индустриалното оборудване.

Основни характеристики на дълбоките щампования:

1. възможност за формоване с голяма дълбочина: възможност за производство на дълбоки чаши и корпуси в една или няколко стъпки на изтегляне, което намалява операциите по заваряване и сглобяване.
2. контролируеми размери и висока повторяемост: използване на специални инструменти и строг контрол на параметрите на процеса, за да се гарантират размерите на детайлите, геометричните допуски и последователността на монтажа.
3. висок производствен капацитет и ефективност на разходите: съвместими с линии за непрекъснато или високоскоростно щамповане, подходящи за производство на средни и големи обеми с ниска единична цена и стабилни срокове за доставка.
4. добро използване на материала: в сравнение с процесите на механична обработка или заваряване, дълбокото изтегляне намалява отпадъците от материал и подобрява структурната интеграция.
5. съвместимост с различни материали: дълбокото изтегляне може да се прилага върху тънки листови метали (като студено валцувана стомана, неръждаема стомана, мед и алуминиеви сплави), с гъвкави опции за повърхностна обработка.

приложими части и сценарии за приложение на дълбоко изтеглени щампования:

1. автомобилна промишленост: вътрешни облицовки на фарове, маслени чаши, корпуси на горивни системи, корпуси на малки помпи и др.
2. електроника и електроуреди: корпуси на микромотори, корпуси на индуктори/трансформатори, корпуси на сензори и др.
3. Домакински уреди и промишлено оборудване: компоненти на компресори, корпуси на помпи, корпуси на филтри, топлоизолационни екрани и структурни части и др.
4. други ситуации, изискващи чаши или дълбоки корпуси, особено части с изисквания за уплътняване, здравина или интегрирана структура.

често използвани материали и препоръки за повърхностна обработка:

1. често използвани материали: студено валцувани стоманени листове (spcc, secc), неръждаема стомана (например 304, 430), мед и медни сплави, алуминиеви сплави и др.; дебелината на материала и дълбочината на формоване трябва да се оценяват заедно по време на фазата на проектиране.
2. повърхностни обработки: галванично покритие (никел, калай, цинк и др.), химическо покритие, анодиране (за алуминий), боядисване, електрофоретично покритие, фосфатиране и др.; изберете процеси въз основа на устойчивост на корозия, проводимост или естетически изисквания.
3. съображения за съвместимост: процесите на повърхностна обработка трябва да са съвместими с материала и последващите операции (като заваряване или сглобяване), за да не се повлияят размерите, външният вид или функционалността.

Ключови моменти при проектирането и контрола на процесите:

1. избор на материал и дебелина: изберете подходящи материали и дебелина на листа въз основа на съотношението на чертежа, пластичността на материала и характеристиките на възвръщаемостта, за да избегнете напукване или набръчкване.
2. дизайн на матрицата и стратегия за поетапна работа: проектирайте правилно кухините на матрицата, изтеглете перлите и преходите на раменете; когато е необходимо, приложете многоетапно или предварително формоване, за да намалите процента на дефекти.
3. контрол на отскачането и еластичното възстановяване: предвиждайте отскачането и проектирайте компенсации, за да гарантирате стабилни размери на готовия продукт.
4. управление на задържането и смазването на заготовките: оптимизирайте схемите за захващане и смазване, за да намалите триенето, надраскванията и риска от разкъсване на материала.
5. Стабилност на параметрите на процеса: контролирайте скоростта на пресата, силата на изтегляне, силата на задържане и ритъма на отлепване/подаване, за да се гарантира последователност между партидите.

контрол на качеството и гарантиране на надеждността:

1. контрол на качеството на целия процес: комбинирайте проверка на входящите материали, проверка на първия артикул, онлайн мониторинг на процеса и проверка на проби от готовия продукт, като се фокусирате върху размерите, дефектите по повърхността и дефектите при формоването.
2. функционално тестване: извършване на проверки на монтажа, тестове за уплътняване, тестове за корозионна устойчивост и проводимост и др. в зависимост от функцията на детайла.
3. проследимост и подобрение: създаване на записи за партидите и проверките, незабавно докладване на аномалии в производството и непрекъснато оптимизиране на инструментите и параметрите на процеса.
