CNC обработка на алуминиева керамика за взискателни приложения

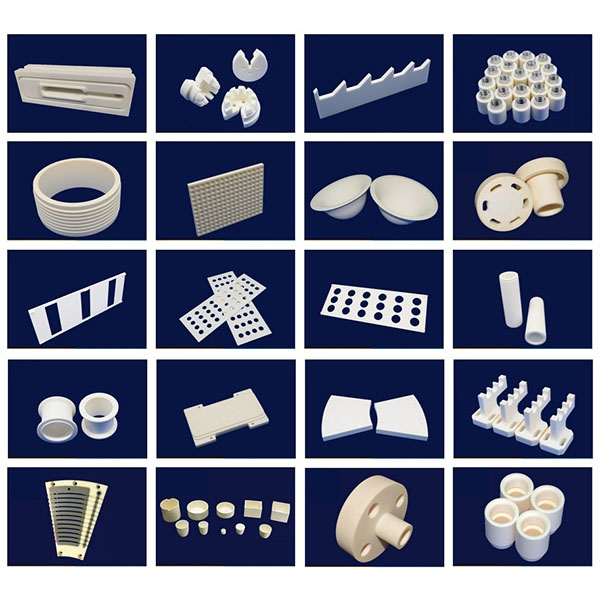

CNC обработените алуминиево-керамични продукти се използват широко в области като електрическа изолация, уплътнителни компоненти, износоустойчиви облицовки, опори за сензори, седалки за клапани и структурни части, издържащи на високи температури.

Основни предимства на CNC обработката на алуминиева керамика:

1. Богат опит в обработката на алуминиев оксид, познаване на характеристиките на разрушаване на материала и отстраняване на стружки, което намалява процента на дефекти при обработката.
2. Прецизен контрол на размерите и геометрията, поддържащ изисквания за точност на ниво микрони или по-висока (в зависимост от геометрията и материала).
3. Диамантени инструменти и ултрафини процеси на шлифоване/полиране, за да се гарантира ниска грапавост и добра геометрична форма на вътрешните отвори и съединителните повърхности.
4. Професионални решения за фиксиране, контрол на температурата и контрол на вибрациите, за да се намали напрежението при обработката и рискът от деформация на тънкостенните части.
5. Цялостни системи за управление на качеството и функционално тестване, поддържащи валидирането на прототипи и последователната доставка на партиди.

Оборудване и инструменти:

1. Машини: Високоустойчиви CNC стругове, триосни и петосни обработващи центрове, вътрешни/външни цилиндрични шлифовъчни машини, комбинирани струго-шлифовъчни машини и ултрапрецизни шпиндели за многооперационна обработка на външни профили, вътрешни отвори, крайни повърхности и сложни кухини.
2. Инструменти и консумативи: диамантени стругови инструменти, диамантени фрези, диамантени шлифовъчни дискове, PCD инструменти и инструменти с ултратвърдо покритие, съчетани с ултрафини абразиви и консумативи за полиране; геометрията на инструментите и параметрите на рязане/шлифоване са оптимизирани за различни видове алуминиев оксид.
3. Спомагателни системи: Системи за контрол на температурата и термостатични приспособления, устройства за потискане на вибрациите, охлаждане с ултрависоко налягане с филтриране на частиците, онлайн измерване и автоматизирани системи за зареждане/разтоварване за подобряване на стабилността на обработката и еднородността на партидите.

Основни методи за CNC обработка на алуминиева керамика:

1. Прецизно струговане и пробиване: Установяване на външни и вътрешни референтни точки, извършване на грубо и полуфино обработване и контрол на концентричността и аксиалните размери.
2. Диамантено шлифоване и хонинговане: Използване на грубо, фино и хонинговащо шлифоване за постигане на строги толеранси на вътрешния отвор и ниска грапавост на повърхността, подходящи за лагерни съединения и уплътнителни интерфейси.
3. Обработка с ултразвукова вибрация (USM): Прилагане на ултразвукова вибрация при тънки стени, тънки или сложни елементи, за да се намалят силите на рязане и да се потисне разпространението на пукнатини.
4. EDM и микрообработка: Прецизно подрязвайте локални геометрии, които са трудни за директна обработка, като сложни вътрешни кухини, слепи отвори и позициониращи слотове.
5. Полиране и химико-механично полиране (CMP): Получаване на огледални повърхности на уплътнителните повърхности и критичните съединителни повърхности, за да се намали триенето и да се сведе до минимум улавянето на частици.

Охлаждане, отстраняване на стружки и дизайн на фиксиращи устройства:

1. Стратегии за охлаждане: Използвайте контролирано охлаждане и високофилтрирани смазочни материали и, когато е необходимо, комбинирайте с циркулация на охлаждаща течност и фиксиращи елементи с контролирана температура, за да избегнете локално прегряване, термично напрежение или отклонение в размерите.
2. Отстраняване на стружки и почистване: Оптимизирайте траекториите на инструмента и каналите за стружки и използвайте ултразвуково и високо налягане почистване, вакуумно отстраняване на стружки и издухване с въздух, за да предотвратите забиването на частици в обработените повърхности и повлияването на точността на монтажа.
3. Решения за закрепване: Персонализирани дорни, концентрични опори и многоточкови опори, използващи еластични конструкции за позициониране и разпределяне на напрежението, за да се намалят концентрациите на напрежение, предизвикани от затягането, и да се предотврати деформацията на тънкостенните детайли.

Материали, подходящи за обработка, и типични приложения:

1. Материали: Различни алуминиеви керамики (Al2O3 с различни степени и модифицирани системи), композитни керамики на алуминиева основа и керамики с алуминиево покритие.
2. Типични приложения: Електрически и електронни изолационни компоненти, керамични втулки и вложки, уплътнителни пръстени и седалки за клапани, износоустойчиви вложки, опори за сензори, компоненти за помпи и контрол на течности, медицински и оптични части и др.

Препоръки за проектиране и бележки за производството:

1. Дебелина на стената и съотношение дължина/диаметър: Избягвайте прекалено тънки стени или прекалено голямо съотношение дължина/диаметър. Запазете зоните за затягане или добавете укрепващи ребра в проекта, когато е необходимо, за да подобрите производителността и крайната якост на детайла.
2. Скосявания и заобляния: Осигурете подходящи скосявания или заобляния при входовете на отворите, крайните повърхности и ръбовете на сглобката, за да намалите концентрацията на напрежение и да улесните преминаването на инструмента и сглобката.
3. Допустими отклонения при обработка и толеранси: Ясно посочете допустимите отклонения при груба и фина обработка и толерансите при сглобяване в чертежите; запазете материал на критичните съединителни повърхности за окончателно шлифоване и пробно сглобяване.
4. Синтериране и отклонения в размерите: Вземете предвид отклоненията в размерите и остатъчните напрежения след синтерирането на алуминия; когато е необходимо, запазете допуск за обработка или приложете стратегии за компенсация в процеса.

Точност на обработката и качество на повърхността:

1. Размерна и геометрична точност: Чрез поетапна обработка, онлайн измерване и корекция, външният диаметър, вътрешният диаметър, концентричността и успоредността на крайните повърхности могат да бъдат строго контролирани, за да отговарят на изискванията за високопрецизно сглобяване.
2. Грубост на повърхността: Чрез комбиниране на процесите на шлифоване, хонинговане и полиране могат да се постигнат повърхности с ниска стойност на Ra на вътрешните отвори и съединителните повърхности, за да се подобри гладкостта на движение и експлоатационният живот.
3. Контрол на дефектите: Минимизирайте пукнатините, отчупванията и включванията чрез оптимизиране на параметрите на процеса, поетапно отстраняване на напрежението и необходимите микроскопски или неразрушителни проверки (например оптична микроскопия, X/CT).
