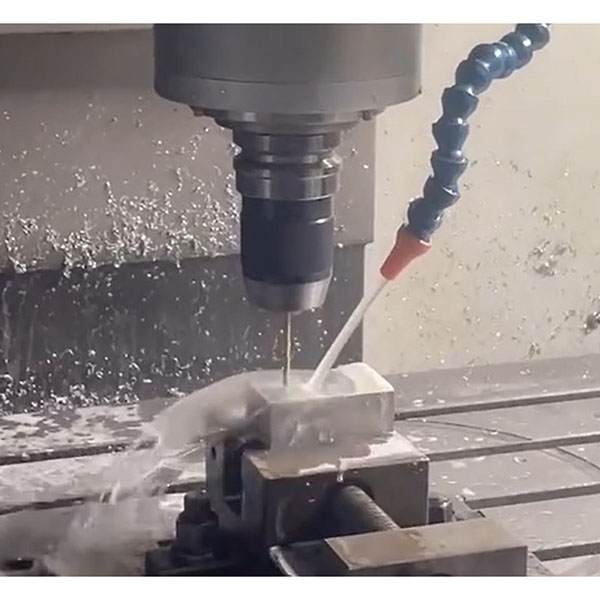

CNC пробивни услуги за прецизни отвори и точност

CNC пробиването е подходящо за проходни отвори, сляпи отвори, дълбоки отвори, стъпаловидни отвори, отвори с разширение (с плоско дъно),
отвори с фаска и отвори с резба (нарязване), като обхваща множество типове отвори. В сравнение с ръчната обработка или
обикновените бормашини, CNC пробиването предлага висока точност на позициониране, добра повторяемост, проследими параметри на процеса
и силна последователност на партидите. Това е важна предварителна операция за последващо разстъргване, разширяване,
нарязване на резба и позициониране на сглобяване.

Основни предимства на CNC пробиването

1. Висока точност на позициониране на отворите и повторяемост: Позиционирането с цифрово управление и многоосовата интерполация намаляват
   кумулативната грешка, което го прави идеален за системи от отвори и масиви от отвори.
2. Автоматизация и ефективност: Обработка на партиди с много отвори, автоматична смяна на инструменти чрез инструментален магазин и макро програми за цикли
   подобряват производителността.
3. Възможност за различни типове отвори: плитки отвори, дълбоки отвори, отвори за резба, стъпаловидни отвори, отвори с разширение,
   предварително разширени (подготвителни) отвори.
4. Добра връзка с последваща довършителна обработка: Установява начална геометрична отправна точка за пробиване, разстъргване, хонинговане,
   нарязване на резба и пресоване на втулки.
5. Материали, подходящи за обработка: въглеродна стомана, легирана стомана, чугун, неръждаема стомана, алуминиеви сплави, медни сплави,
   сплави на никелова основа, титанови сплави, инженерни пластмаси и др.
6. Проследяемост на данните: Параметрите, животът на инструмента и резултатите от партидата могат да се записват за контрол на качеството и SPC
   анализ.

Типични сценарии за приложение на CNC пробиване

1. Механични компоненти: отвори за фланци, отвори за съединители, отвори за позициониране, отвори за маслени канали.
2. Производство на форми: Отвори за охлаждащи канали, отвори за изтласкващи щифтове, отвори за предварително пробиване на направляващи колони, отвори за резбовани вложки.
   Автомобилни и енергийни системи: Отвори за корпуси, отвори за монтаж на скоби, отвори за двигателни аксесоари.
3. Автомобилни и енергийни системи: отвори за корпуси, отвори за монтаж на скоби, отвори за аксесоари на двигателя.
4. Електроника и инструменти: Отвори за вентилация (разсейване на топлината), монтажни отвори, масиви от прецизни малки отвори.
5. Аерокосмическа и медицинска промишленост: Отвори в структурни части от високоякостна сплав, прецизни монтажни отвори.
6. Хидравлични и пневматични: Предварително пробиване на отвори за маслопроводи в корпуса на клапата и колектора.

Типове и характеристики на отворите

1. Проходни отвори, затворени отвори: Стандартно формиране на прави отвори.
2. Дълбоки отвори: Голямо съотношение дължина/диаметър (L/D); може да се използва стратегия за стъпково пробиване или пробиване с пистолет.
3. Стъпаловидни отвори, комбинирани отвори: Сегментирани диаметри за прилягане и приспособяване на крепежни елементи.
4. Отвори с разширяване, разширяване плюс фаска: За вграждане на главата на винта и равен външен вид.
5. Отвори за резба (нарязване): Контролиран диаметър и дълбочина, за да се гарантира качеството на резбата при последващото нарязване.
6. Конусни отвори, разширени (предварително разширени) отвори: Подготвителни елементи за позициониране, уплътняване или прецизно прилягане.
7. Опорни отвори, отвори за отправни точки: Референции за последващо фиксиране или прецизна обработка.

Видове оборудване

1. Вертикален обработващ център: Висока гъвкавост, подходящ за многообразни малки до средни детайли.
2. Хоризонтален обработващ център: Въртящата се маса позволява многостранна обработка на отвори и коаксиално управление на системи от отвори.
3. CNC портална машина: Обработка на много отвори върху големи плочи и структурни детайли.
4. Специализирана CNC пробивна машина: Високоефективни масиви от отвори и високоскоростна обработка на малки отвори.
5. Комбинирана фрезо-стругова машина: Извършва радиални, странични и резбовани отвори на въртящи се детайли с едно настройване.
6. Машини за дълбоко пробиване и дълбоки отвори: Подходящи за изключително дълги дълбоки отвори, маслени канали и високи изисквания за праволинейност.
   Инструменти и системи за закрепване:

Системи за инструменти и закрепване

1. Спирални свредла (HSS, твърд карбид, покрития като TiAlN, AlCrN, DLC): Общо пробиване на отвори.
2. Свредла с твърдо карбидно острие, свредла за дълбоки отвори: Дълга направляваща структура за стабилно отстраняване на стружките.
3. Свредла с индексируеми вложки: Големи отвори, висока ефективност и по-ниска цена на бройка.
4. Стъпаловидни свредла, комбинирани свредла: Формират сегменти с различни диаметри с едно преминаване, което намалява смяната на инструменти.
5. Свредла за точкова пробиване, центриращи свредла: предотвратяват отклоняване на по-големите свредла и подобряват точността на позициониране.
6. Инструменти за разширяване на отвори (като коригиращи/предварителни): Регулират диаметъра след пробиване.
7. Предварителни разширители преди нарязване на резба, инструменти за фаски: Подготвят входовете за резби и отворите за монтаж.
8. Държачи на инструменти и затягане: BT/HSK държачи, термоусадочни, хидравлични държачи намаляват радиалното отклонение. Държачи с охлаждане
   подобряват отстраняването на стружките и удължават живота на инструмента при дълбоки отвори.

Референтен процес за CNC пробиване

1. Техническа проверка: Потвърдете диаметъра, толеранса, дълбочината, изискванията за позициониране/коаксиалност, материала и твърдостта,
   последващите операции.
2. Избор на отправна точка и закрепване: Изберете стабилни повърхности/отвори за позициониране. За системи с многостранни отвори, планирайте последователността,
   за да намалите кумулативната грешка.
3. Програмиране и настройка на параметрите: скорост на шпиндела, подаване, дълбочина на рязане, стратегия за стъпково (пек) пробиване, метод на охлаждане
   .
4. Центриране и предварително пробиване: Центрирайте/пробийте, за да предотвратите плъзгане и отклоняване на боркорони с голям диаметър.
5. Грубо пробиване: Използвайте свредла с подходяща геометрия и дизайн на каналите; контролирайте формата на стружката (сегментна или накъсана) за
   отстраняване.
6. Стратегия за дълбоки отвори (ако е необходимо): Изтегляне на пек плюс вътрешно охлаждане с високо налягане, за да се предотврати дълго увиване на стружките
   и термично увреждане.
7. Подготовка за довършване: Оставете подходящ допуск в зависимост от това дали следва пробиване или разширяване (например, допуск за разширяване
   от 0,1 до 0,3 mm; допуск за пробиване според изискванията за крайна точност).
8. Уголемяване на отвора, полуфинишно обработване (по избор): Подобряване на кръглостта и приближаване до крайния размер.
9. Нарязване на коренна дупка, разширяване, фаска: Обработвайте според стандартите за резба и спецификациите на крепежните елементи.
10. Измерване по време на процеса (по избор): Допирателен сондаж или ръчни измервателни уреди за проверка на позициите и дълбочините на ключовите отвори.
11. Отстраняване на грапавини и почистване: Отстраняване на грапавини по ръбовете и остатъци от напречни отвори, за да се осигури сглобяване и преминаване на течности.
12. Окончателна проверка и записване: Архивиране на размер, точност на позициониране, дълбочина и състояние на повърхността.

Ключови параметри на процеса за CNC пробиване

1. Скорост на шпиндела: Въз основа на материала и диаметъра на свредлото (алуминият позволява по-висока скорост; за твърдите материали е необходима по-ниска
   скорост и избор на карбид).
2. Скорост на подаване: Нагласете според диаметъра на отвора и материала на инструмента. Прекомерното подаване води до отчупване или грапави стени; твърде ниската
   скорост увеличава триенето и загряването.
3. Дълбочина на пробиване: За дълбоки отвори или лепкави материали, контролирайте единичното увеличение на подаването за отстраняване на стружките (например, всяко
   пробиване 1 до 3 пъти диаметъра на свредлото или по етапи според дълбочината).
4. Метод на охлаждане: Външно и вътрешно; за дълбоки отвори се предпочита вътрешно охлаждане с високо налягане. Предотвратяване на
   залепване и изгаряне в неръждаеми и никелови сплави.
5. Отклонение на инструмента: Контролирайте радиалното отклонение ≤ 0,02 mm (може да бъде по-строго преди прецизната довършителна обработка).
6. Мониторинг на експлоатационния живот на инструмента: Записвайте броя на отворите или времето за рязане. Сменете инструмента, когато диаметърът излезе извън допустимите граници,
   появяват се надрасквания по повърхността или стружките станат сини/черни.

Сравнение на CNC пробиването с други процеси за пробиване на отвори

1. Пробиване: Първо, бързо създаване на отвори; икономично и ефективно. Точността на позицията и формата се влияе от
   твърдостта и направляването на инструмента.
2. Пробиване: Коригира съосността/позицията и точността на диаметъра на съществуващите отвори; подходящо за големи отвори или строги
   допустими отклонения на формата.
3. Разстъргване: Подобрява размера на диаметъра и повърхностната обработка; ограничена способност за коригиране на позицията; обикновено следва
   пробиването или разстъргването.
4. Нарязване на резба: Създава вътрешни резби в подготвен отвор; изисква точен диаметър и дълбочина на отвора.
5. Хонинговане, полиране (валцуване): Допълнително подобрява грапавостта на повърхността и микрогеометрията (използва се за отвори с висока точност на
   попадение).
6. EDM, лазерно микропробиване: Допълва пробиването за изключително малки отвори или труднообработваеми материали.

Чести предизвикателства и контролни точки

1. Трудности при отстраняването на стружки: Дълбоките отвори, лепкавите материали (неръждаема стомана, алуминий) изискват високо налягане на вътрешното
   охлаждане и стратегии за пек.
2. Изместване на свредлото, отклонение на позицията на отвора: Използвайте центриращи свредла и къси свредла, след което преминавайте към по-дълги свредла. Осигурете
   твърдост на закрепването и следете износването на инструмента.
3. Заусеници по стените на отвора и лошо качество на повърхността: Оптимизирайте подаването и скоростта; използвайте остри инструменти с покритие и извършвайте навременно
   отстраняване на заусениците.
4. Износване и отчупване на инструмента: Установете прагове на експлоатационен живот, следете тенденциите в цвета и диаметъра на стружките. За твърди материали
   дайте предимство на карбидни свредла с фини зърна или свредла с вътрешно охлаждане.
5. Термични ефекти и разширяване: Следете отклоненията в размерите по време на непрекъснато серийно производство и прилагайте
   незначителни корекции за компенсиране на инструмента.
